Wymienniki prętowe
Zakres prac

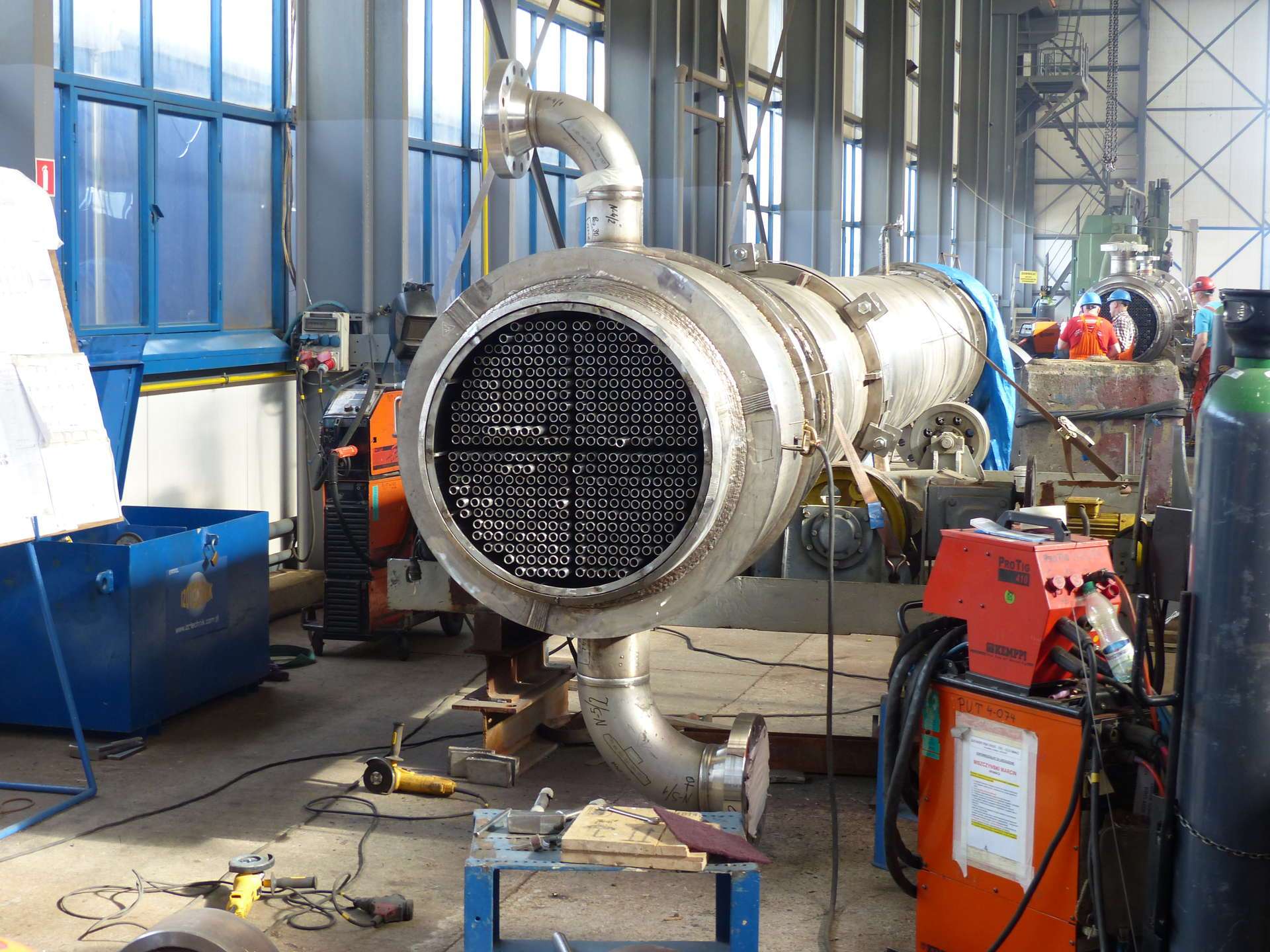

Wykonanie 3 szt. prętowych wymienników płaszczowo-rurowych typu BEM na Instalację Kwasu Teraftalowego PTA we Włocławku dla PKN ORLEN S.A., w tym:
- Projekt wymienników
- Zakup materiałów (A240 TP 304L)

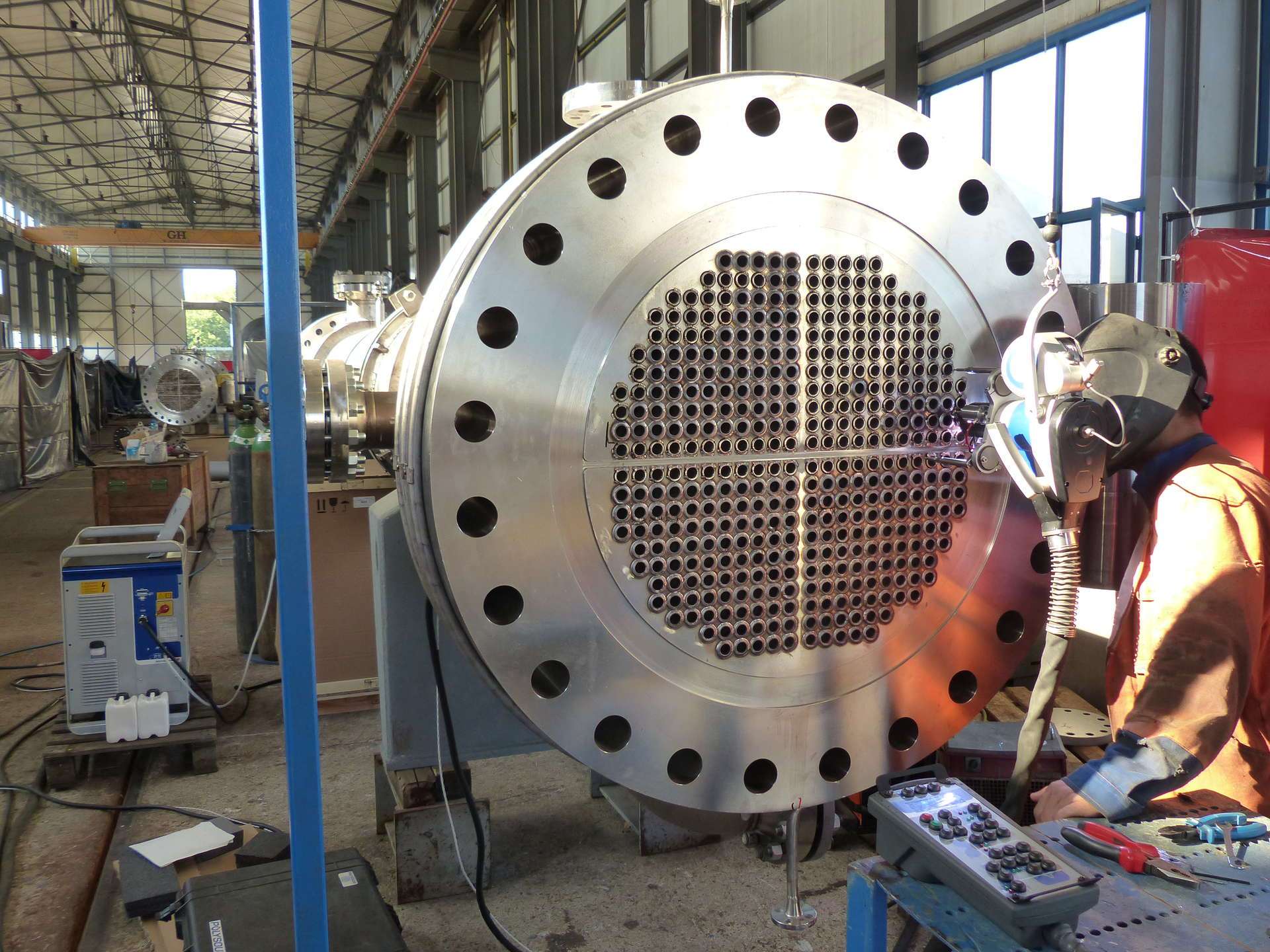

- Technologie spawalnicze (WPS, WPQR)

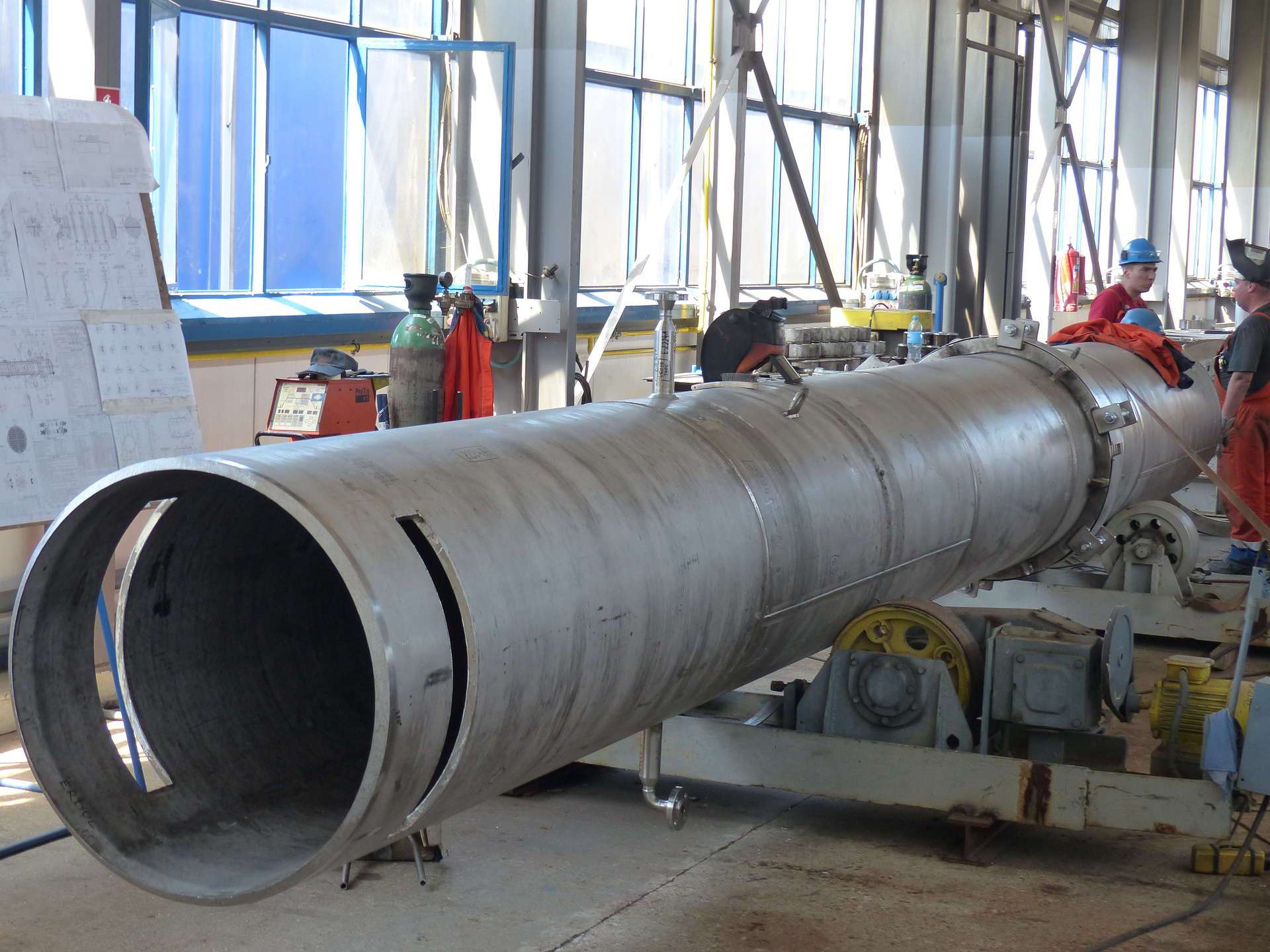

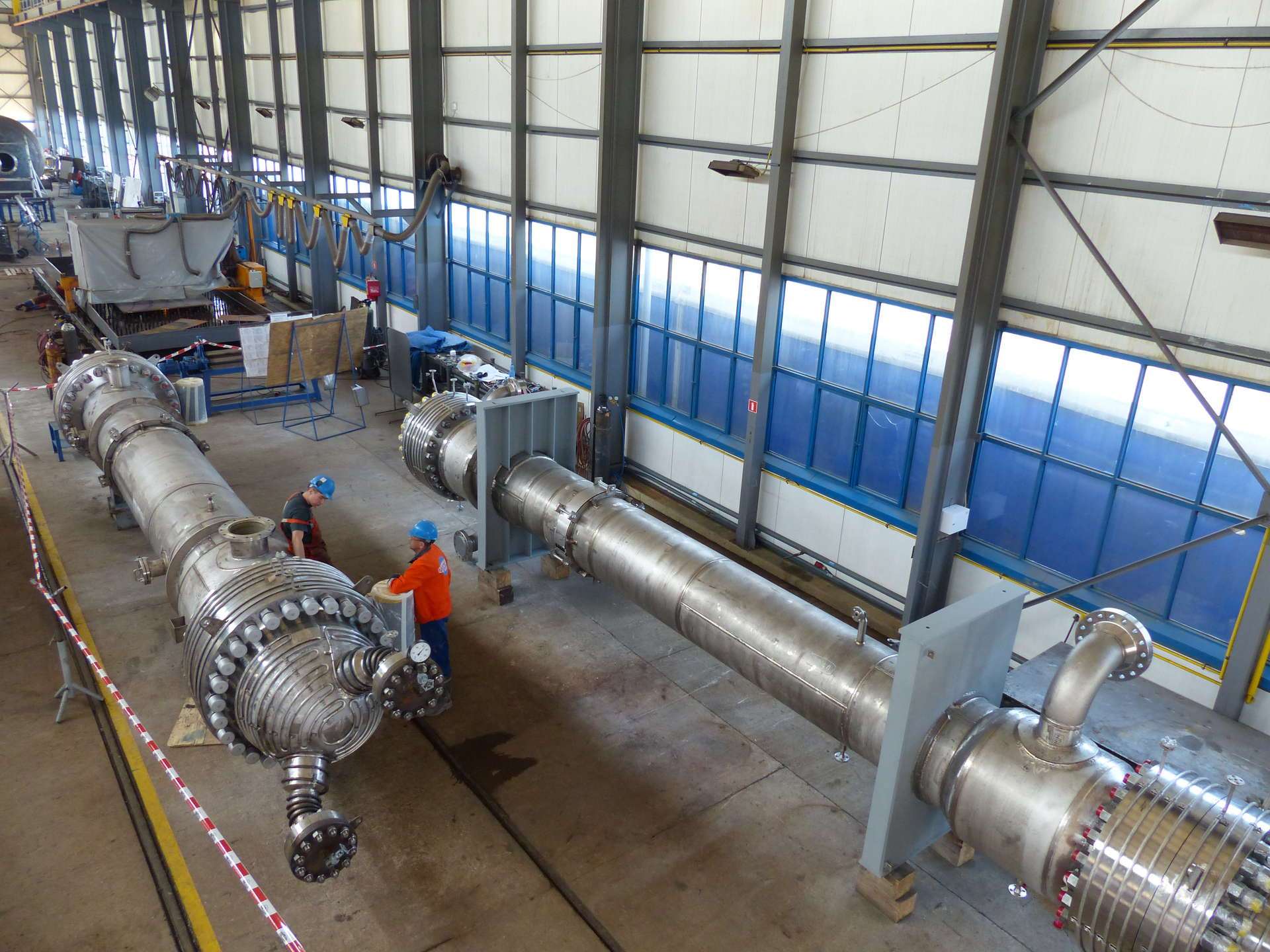

- Wykonanie wymienników
- Badania NDT
- Zatwierdzenie w UDT

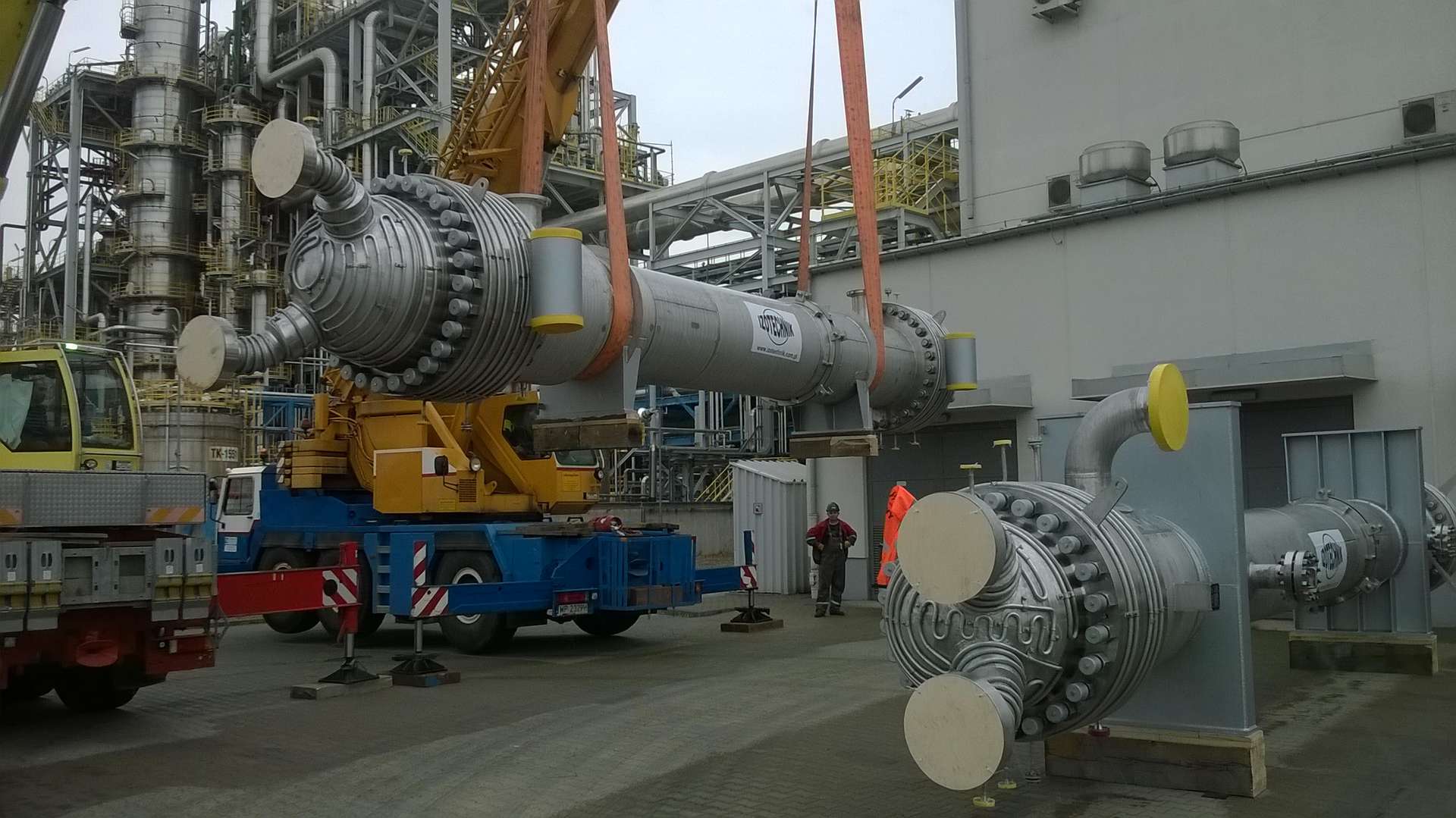

- Dostawa na Instalację PTA

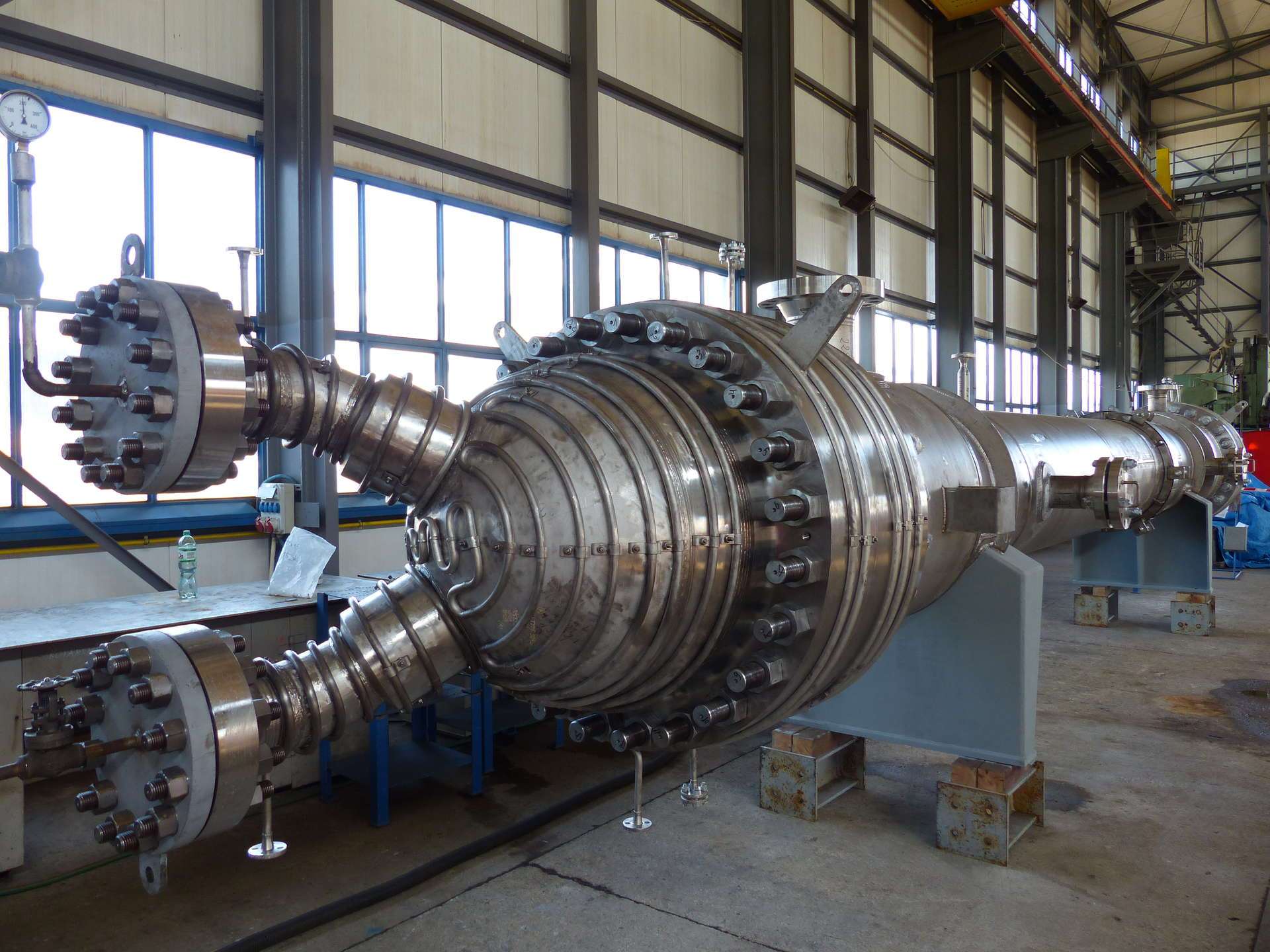

Parametry techniczne wymienników E-20224 A/B / E-20221:
- Długość (mm): 13 000 / 11 000
- Średnica (mm): 820 / 1 020
- Masa (kg): 31 200 / 35 300
- Ciśnienie (MPa): 4,6/11,8 / 0,5/11,8
- Temperatura (oC): 270 / 160
- Materiał: A240 TP 304L / A240 TP 304L
- Grubość ściany sitowej (mm): 400 / 400
