Projekt Bioagra

Projekt Bioagra

Kolumny i Reboilery

Zakres prac

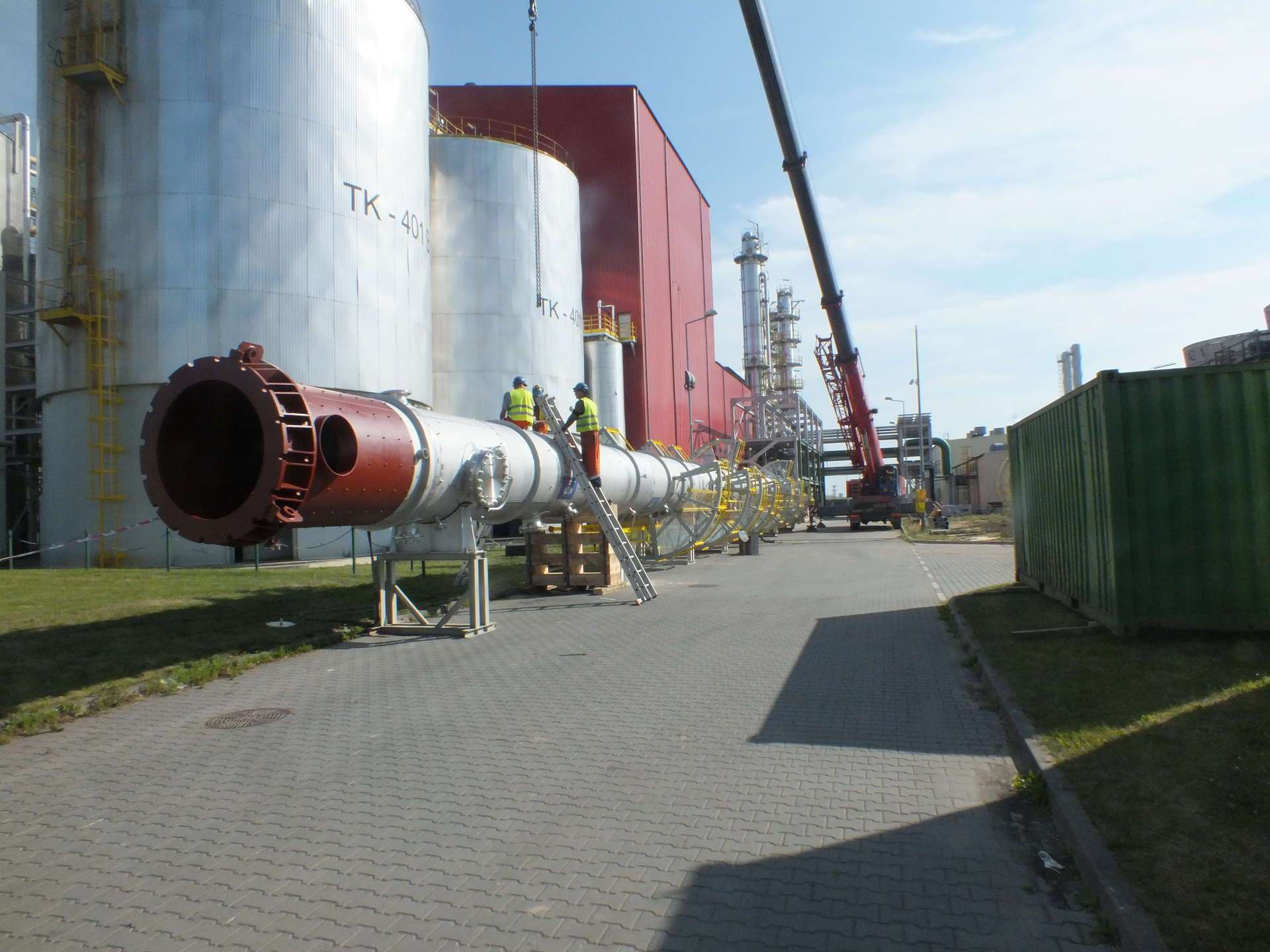

Wykonanie, dostawa i montaż na instalacji 3 szt. Kolumn Destylacyjnych oraz 4 szt. Reboilerów dla Instalacji Produkcji Etanolu Neutralnego i Odwodnionego Bioagra SA w Goświnowicach, w tym:
  • Projekt mechaniczny
  • Zakup materiałów
  • Technologie spawalnicze (WPS, WPQR)

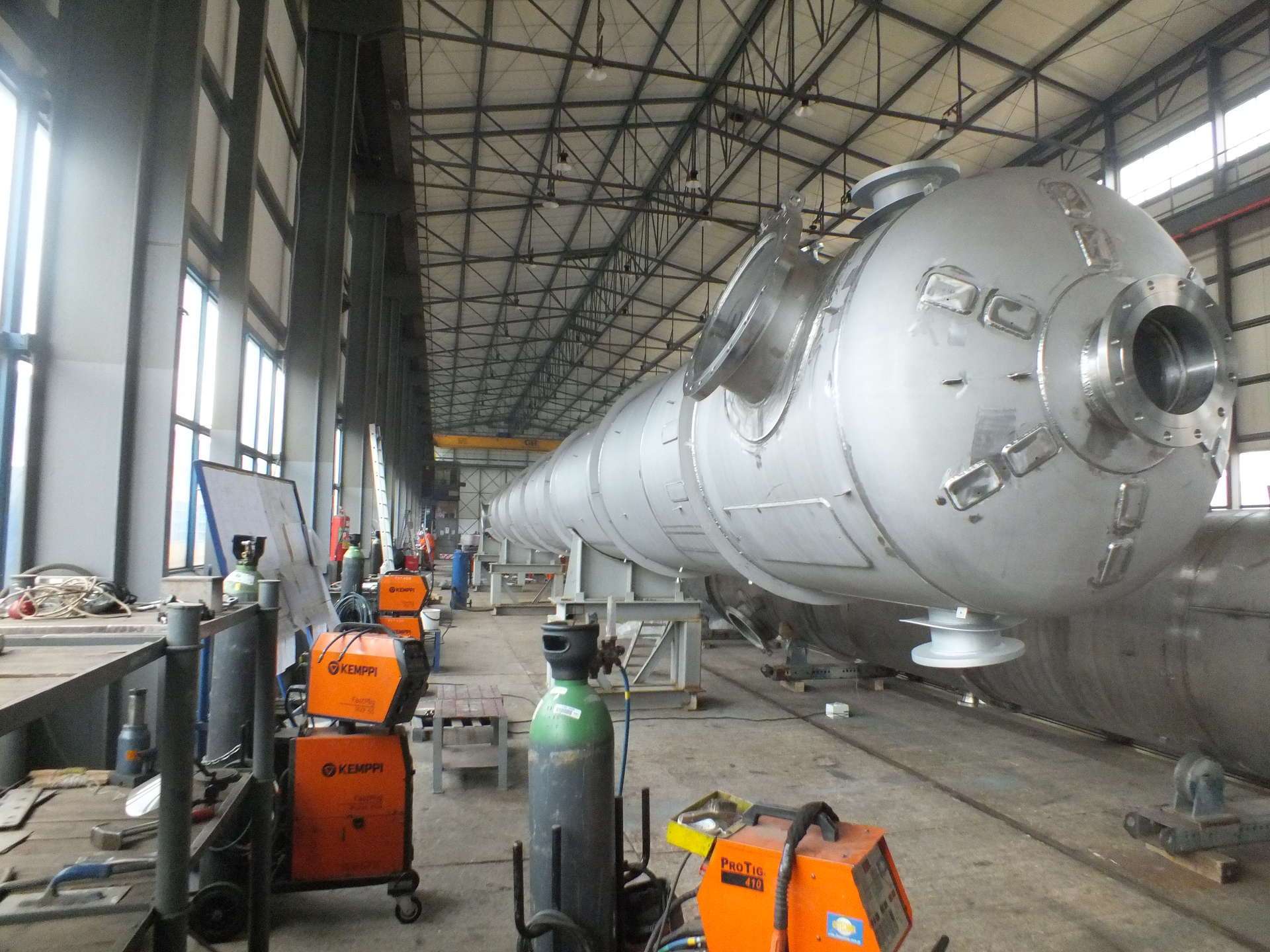

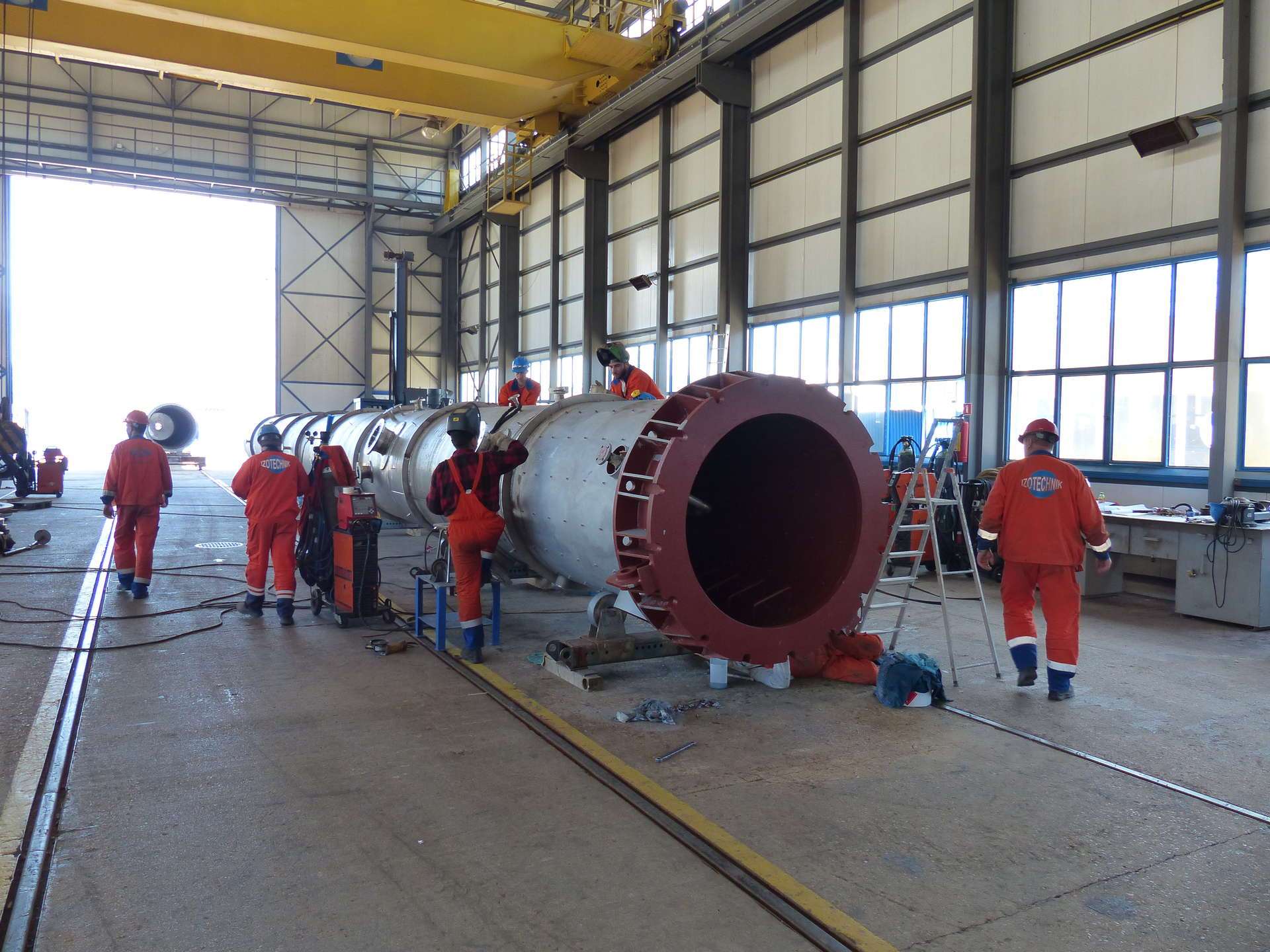

  • Prefabrykacja
  • Badania NDT
  • Zatwierdzenie w UDT

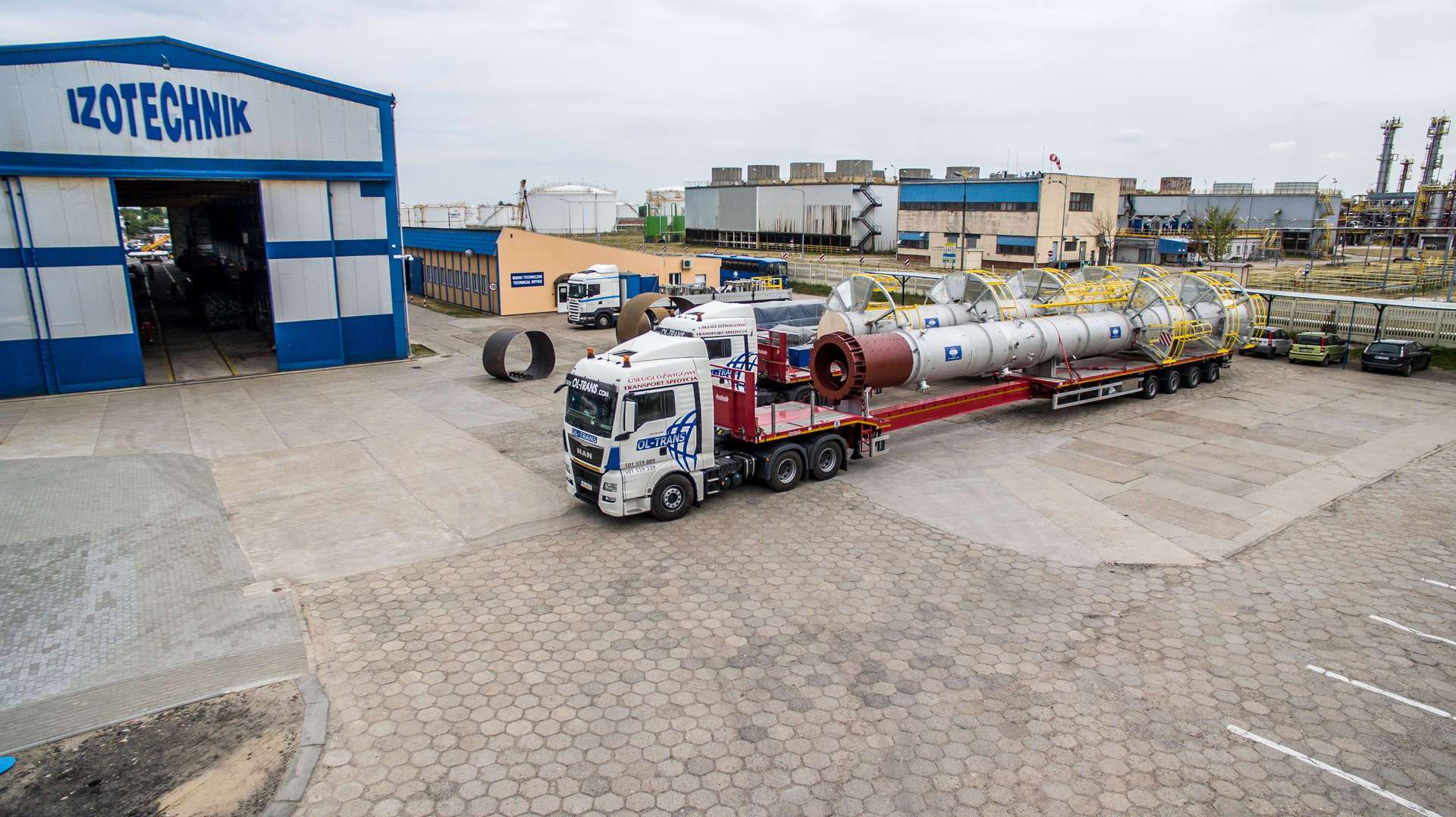

  • Transport w miejsce montażu (450 km)

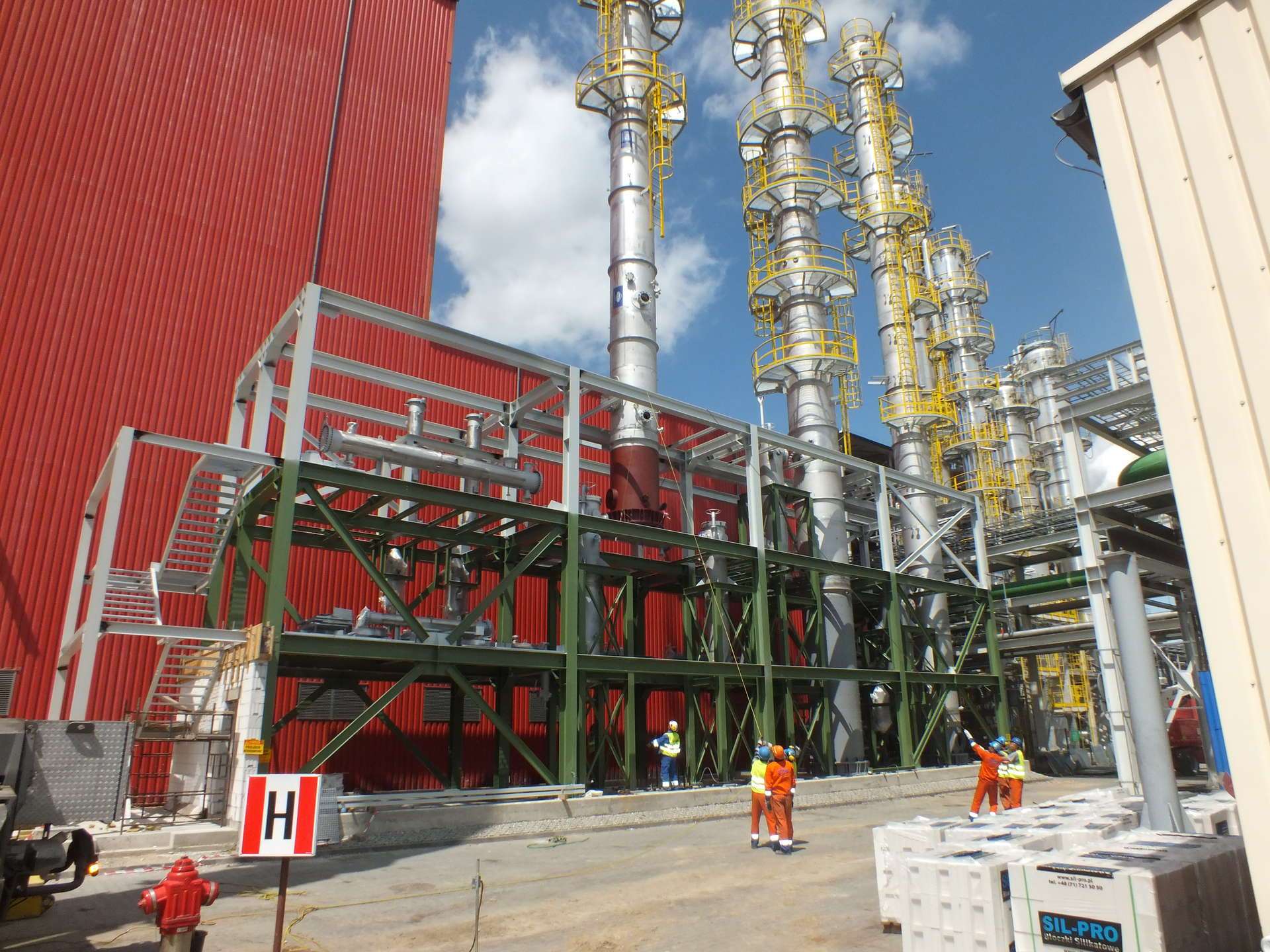

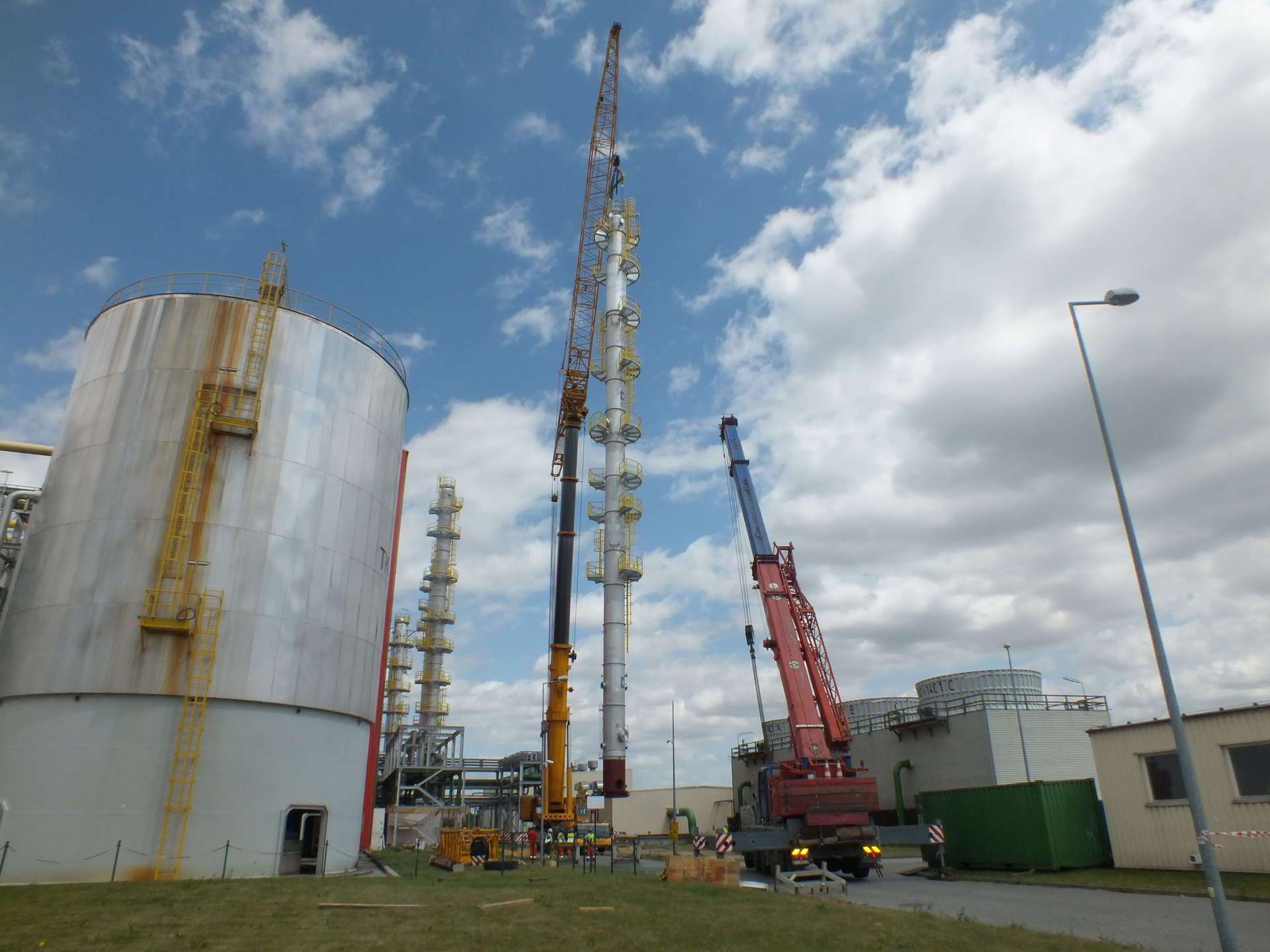

  • Montaż na budowie
  • Montaż wypełnień kolumn
  • Przeprowadzenie prób
  • Asysta przy rozruchu
Parametry techniczne kolumn T-905 / T-918 / T-931:
  • Długość (mm):     33 500 / 36 500 / 45 000
  • Średnica (mm):      1 500 /   1 800 /   1 500
  • Masa (kg):            34 200 / 35 700 / 45 000
  • Ciśnienie (MPa):         0,8 /      0,2 /        0,2
  • Temperatura (oC):       204 /    149 /       149
Parametry techniczne reboilerów E-906 / E-915 / E-935 / E-936:
  • Długość (mm):      5 100 / 5 206 / 5 100 / 5 100
  • Średnica (mm):     1 100 /    850 /    700 /    700
  • Masa (kg):             5 800 / 4 000 / 2 900 / 2 900
  • Ciśnienie (MPa):     1,35 /   8,62 /   1,04 /   1,04
  • Temperatura (oC):    204 /    191 /     204 /   204

Materiały

SS – 304L
